  • A40Y帶散熱器彈簧全啟封閉式安全閥

A40Y帶散熱器彈簧全啟封閉式安全閥

  • 所屬類別:安全閥系列
  • 產品名稱:A40Y帶散熱器彈簧全啟封閉式安全閥
  • 產品標簽:A40Y-C彈簧全啟式安全閥,A40Y-I彈簧全啟式安全閥,A40Y-P彈簧全啟式安全閥
  • 更新時間:2021/2/17 20:51:18
  • 訪問統計:
  • 帶散熱器彈簧全啟式安全閥(A40Y)

    A40Y-C帶散熱器彈簧全啟式安全閥適用于工作溫度≤400℃、A40Y-I≤450℃的空氣、水、氮氫混合氣等介質的設備或管路上,A40Y-P適用于工作溫度≤300℃有腐蝕性介質的設備或管路上,作為超壓保護裝置。

    A40Y-16C/25/40  A40Y-64/100  A40Y-16/25/40P  A40Y-64P/100P  A40Y-16/25/40I  A40Y-64/100I

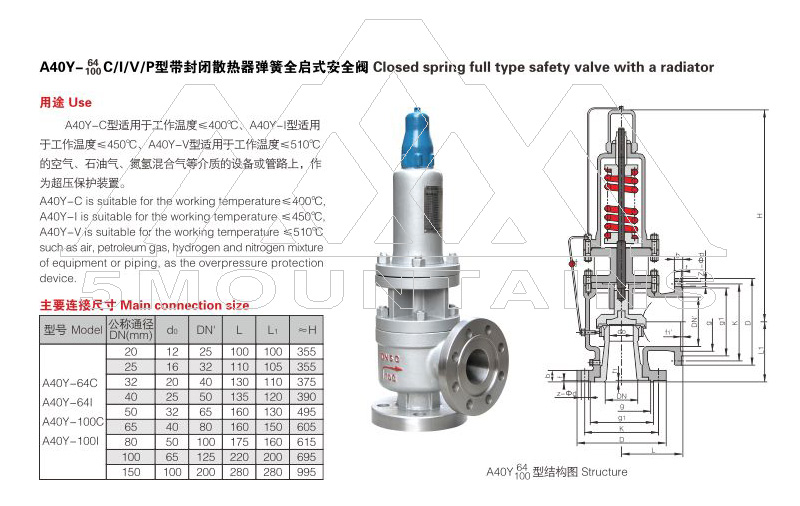

    A40Y帶散熱器彈簧全啟式安全閥

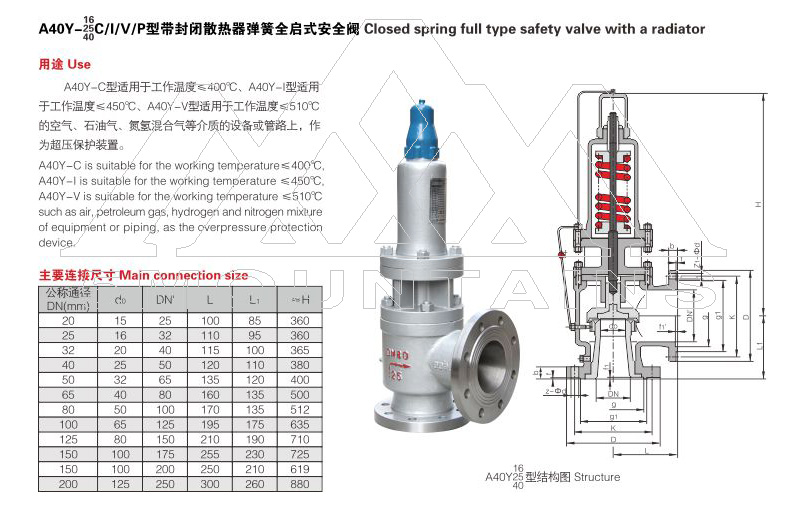

    A40Y帶散熱器彈簧全啟式安全閥

    主要零部件材料 Materials for main parts

    NO.

    Name of part

    A40Y-C Materials

    A40Y-P Materials

    A40Y-I Materials

    1

    Body

    WCB

    ZG1Cr18Ni9Ti

    ZG1Cr5Mo

    2

    Nozzle

    2Cr13

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    3

    Adjusting ring

    2Cr13

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    4

    Disc

    2Cr13

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    5

    Guide sleeve

    2Cr13

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    6

    Radiator

    ZG230-450

    ZG230-450

    ZG230-450

    7

    Bonnet

    ZG230-450

    ZG230-450

    ZG230-450

    8

    Spring

    50CrVA

    50CrVA Coated Teflon

    50CrVA Coated Teflon

    9

    Stem

    2Cr13

    1Cr18Ni9Ti

    2Cr13

    10

    Adjusting bolt

    45

    1Cr18Ni9Ti

    2Cr13

    11

    Cap

    ZG200-400

    ZG200-400

    ZG200-400

    外形尺寸和連接尺寸 Dimensions (mm)
    Type (DN) do D K g g1  b f f1 Z- d DN' D1  k1  g3  g2      b1  f' f1' Z1-    d1      L     L1      H
    A40Y-16C
    A40Y-16P
    A40Y-16I
    20 15 105 75 55 16 2 4-14 25 115 85 65 16 2 4-14 110 95 518
    25 16 115 85 65 16 2 4-14 32 140 100 78 18 2 4-18 110 95 518
    32 20 140 100 78 18 2 4-18 40 150 110 85 18 3 4-18 115 100 518
    40 25 150 110 85 18 3 4-18 50 165 125 100 20 3 4-18 120 110 579
    50 32 165 125 100 20 3 4-18 65 185 145 120 20 3 4-18 135 120 639
    65 40 185 145 120 20 3 4-18 80 200 160 135 20 3 8-18 160 140 671
    80 50 200 160 135 20 3 8-18 100 220 180 155 22 3 8-18 170 135 676
    100 65 220 180 155 22 3 8-18 125 250 210 185 22 3 8-18 195 175 787
    125 80 250 210 185 22 3 8-18 150 285 240 210 24 3 8-23 210 190 977
    150 100 285 240 210 24 3 8-23 175 310 270 240 26 3 8-23 255 230 1,035
    200 125 340 295 265 26 3 12-23 250 405 355 320 30 3 12-26 300 260 1,193
    A40Y-25
    A40Y-25P
    A40Y-25I
    ​20 15 105 75 55 16 2 4 4-14 25 115 85 65 16 2 4-14 110 95 518
    25 16 115 85 65 16 2 4 4-14 32 140 100 78 18 2 4-18 110 95 518
    32 20 140 100 78 18 2 4 4-18 40 150 110 85 18 3 4-18 115 100 518
    40 25 150 110 85 18 3 4 4-18 50 165 125 100 20 3 4-18 120 110 579
    50 32 165 125 100 20 3 4 4-18 65 185 145 120 20 3 4-18 135 120 639
    65 40 185 145 120 22 3 4 8-18 80 200 160 135 20 3 8-18 160 140 671
    80 50 200 160 135 22 3 4 8-18 100 220 180 155 22 3 8-18 170 135 676
    100 65 235 190 160 24 3 5 8-23 125 250 210 185 22 3 8-18 195 175 787
    125 80 270 220 188 28 3 5 8-26 150 285 240 210 24 3 8-23 210 190 977
    150 100 300 250 218 30 3 5 8-26 175 310 270 240 26 3 8-23 255 230 1,035
    A40Y-40
    A40Y-40P
    A40Y-40I
    20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 384
    25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 384
    32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 396
    40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 426
    50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 135 130 504
    65 40 205 160 110 130 28 3 4.0 8-23 80 200 160 121 135 22 3 4 8-18 175 160 613
    80 50 215 170 121 140 30 3 4.0 8-23 100 235 190 150 160 24 3 5 8-23 175 160 603
    100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 5 8-25 195 195 813
    150 100 345 280 176 240 38 3 4.5 8-34 200 375 320 260 282 38 3 5 12-30 280 265 1,064
    A40Y-100
    A40Y-100P
    A40Y-100I
    20 10 125 90 204 68 22 2 4.0 4-18 25 115 85 58 65 16 2 4 4-14 96 85 384
    25 16 140 100 51 78 24 2 4.0 4-18 32 140 100 66 78 18 2 4 4-18 110 100 384
    32 20 155 110 58 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 396
    40 25 170 125 66 95 26 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 426
    50 32 195 145 76 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 135 130 504
    65 40 220 170 88 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 613
    80 50 230 180 110 148 34 3 4 8-26 100 235 190 150 160 24 3 4 8-23 175 160 603
    100 65 265 210 121 172 38 3 5 8-30 125 270 220 176 188 28 3 5 8-25 195 195 813
    150 100 355 290 150 250 46 3 5 12-34 200 375 320 260 282 38 3 5 12-30 280 265 1,064
